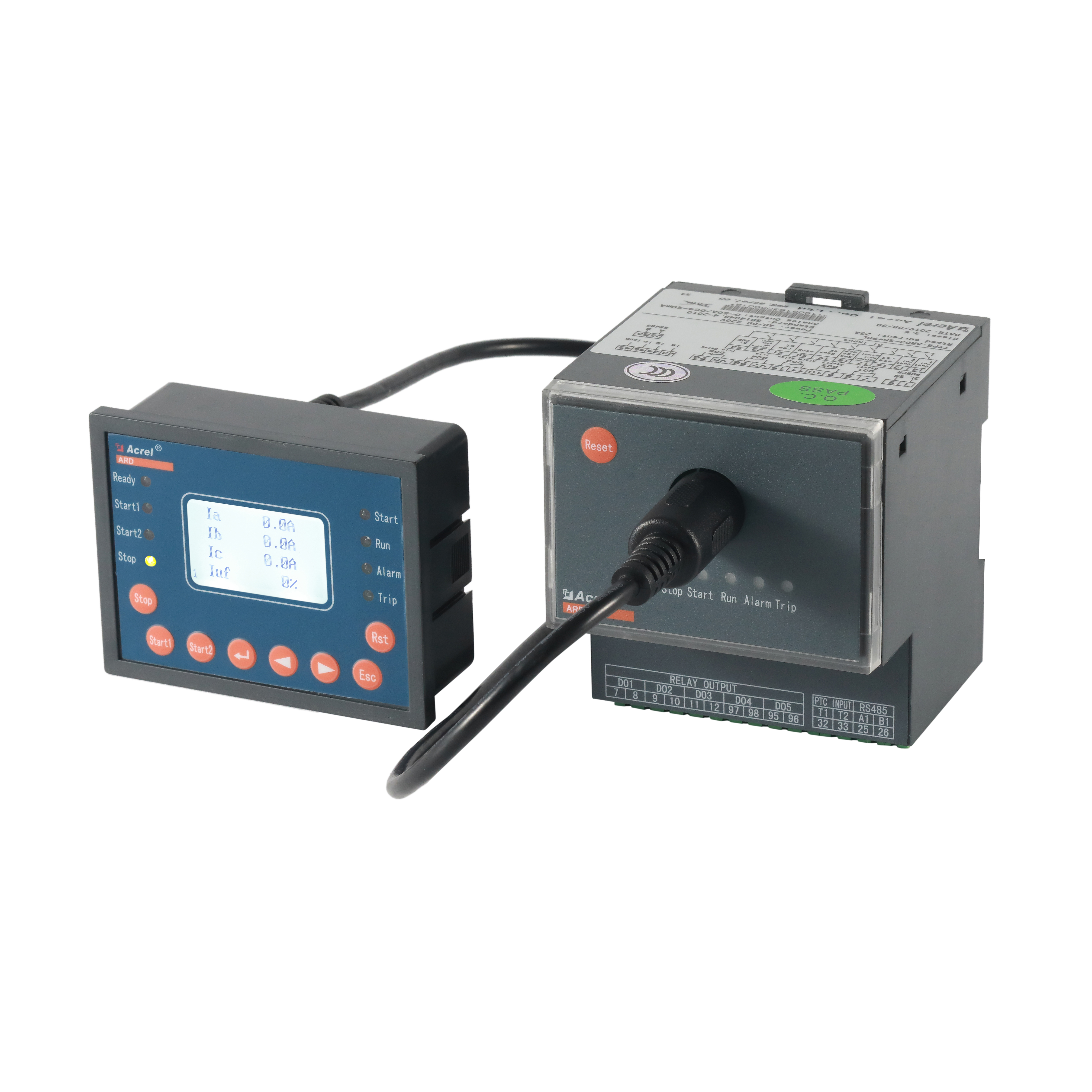

ARD系列低壓電動機保護器

•
•
•

• 產品簡介

  功能：

  該系列低壓電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能?？膳c接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。



  應用范圍：

  可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。



  訂貨范例：

  具體型號：ARD3T K1 A25/C+60L

  技術要求：電動機功率5.5KW；DI為無源節點，控制DO工作電壓為220V；液晶顯示。

  通訊協議：雙路RS485接口 Modbus/RTU協議

  輔助電源：AC/DC220V




• 技術參數

  數字式電動機保護器

  技術參數		技術指標
  		ARD2(L)	ARD2F	ARD3
  輔助電源	電壓	AC85V~265V/DC100V~350V
  	功耗	≤7VA	≤15VA
  額定工作電壓		AC380V/AC660V，50Hz/60Hz
  額定工作電流		1A（0.1～9999）
  		5A（0.1～9999）
  		1.6A（0.4A～1.6A）
  		6.3A（1.6A～6.3A）
  		25A（6.3A～25A）
  		100A（25A～100A）
  		250A（63A～250A）
  		800A（250A～800A）
  繼電器輸出觸點容量		AC250V/ 3A；DC30V/ 3A	AC250V/ 6A
  開關量輸入		2路	9路
  環境		工作溫度：-10oC～55oC
  		貯存溫度：-20oC～65oC
  		相對濕度：5﹪～95﹪不結露
  		海拔高度：≤ 2000m
  污染等級		2
  防護等級		IP20	主體IP20,顯示單元IP45
  安裝類別		III級



  模塊式電動機保護器

  技術參數	技術指標
  ARD3T輔助電源	AC/DC 110 / 220V或AC 380V，功耗≤15VA
  電機額定工作電壓	AC 380V / 660V，50Hz / 60Hz
  電動機額定工作電流	1.6（0.40A-2.00A）		使用測量模塊測量
  	6.3（1.6A-6.3A）
  	25（6.3A-25A）
  	100（25A-100A）
  	250（63A-250A）		采用外置電流互感器 + 測量模塊
  	800（250A-800A）
  漏電	50mA-1A		采用測量模塊 + 漏電流互感器
  	3A-30A
  繼電器輸出觸點容量	阻性負載		AC250V、6A；DC24V、6A
  	感性負載		AC250V、2A；DC24V、2A
  主體開關量輸入、輸出	4DI、4DO，DI可以為干節點或濕節點
  開關量模塊	4DI、3DO，DI可以為干節點或濕節點
  溫度模塊	外接傳感器類型：PT100、PT1000、Cu50、PTC、NTC 傳感器路數：3路 傳感器對應測量范圍： PT100/PT1000：-50°C～+500°C Cu50：-50°C～+150°C PTC/NTC：100Ω～30kΩ
  模擬量模塊	可實現：2路4～20mA輸入測量，2路4～20mA變送輸出 4～20mA輸入測量精度±0.5% 4～20mA輸出最大帶載能力為≤500Ω
  主體通訊	RS485：Modbus-RTU
  通訊模塊	RS485：雙Modbus-RTU、Profibus
  環境	工作溫度	-10oC～55oC
  	貯存溫度	-25oC～65oC
  	相對濕度	≤95﹪不結露，無腐蝕性氣體
  	海拔	≤2000m
  污染等級	3級
  防護等級	主體IP20，分體顯示模塊IP45（安裝在柜體上）
  安裝類別	III級


















• 外形尺寸

  ● ARD2(L)電動機保護器

  ◆ 主體模塊

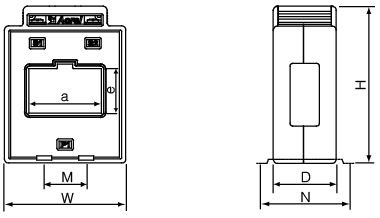

  ◆ 互感器

  0.1A～100A互感器



  63A~250A互感器



  250A~800A互感器

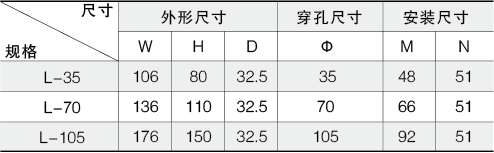

  100A以下漏電流互感器



  100A以上漏電流互感器



  c ARD2F、ARD3電動機保護器

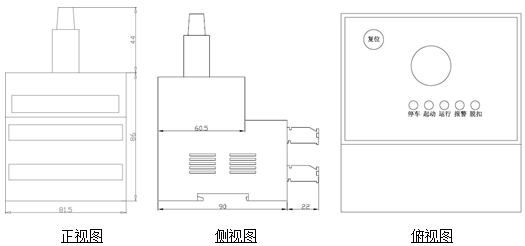

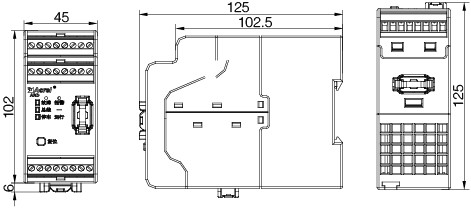

  ◆ 主體模塊

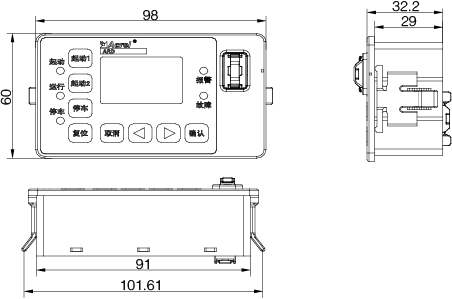

  ◆ 顯示單元

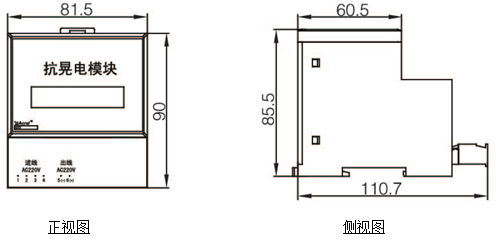

  ◆ 抗晃電模塊

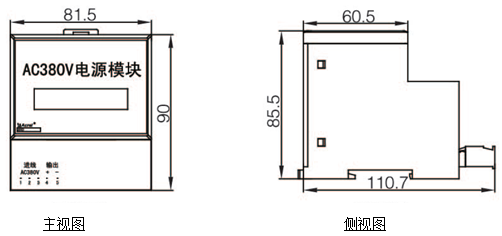

  ◆ AC380V電源模塊

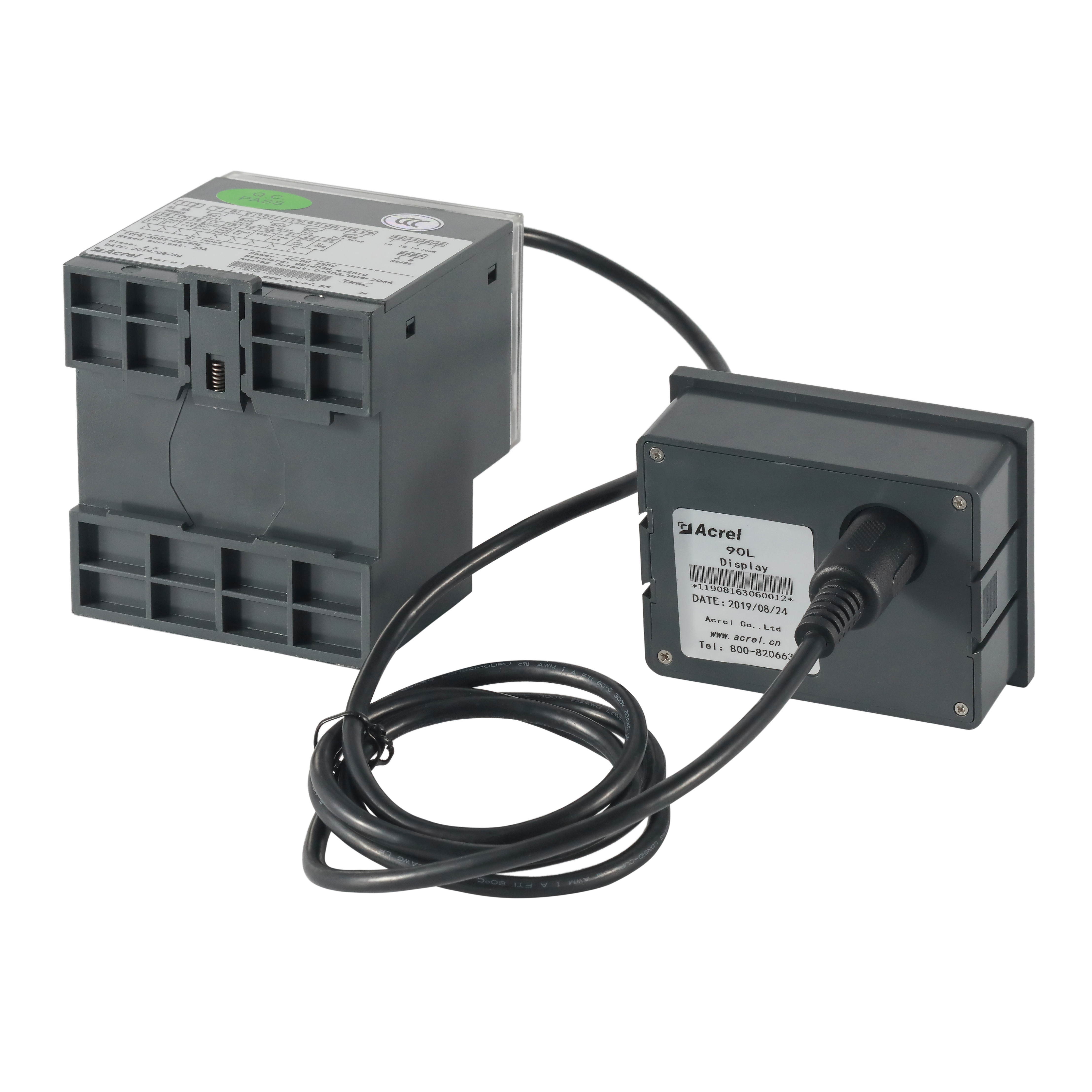

  ● ARD3T電動機保護器

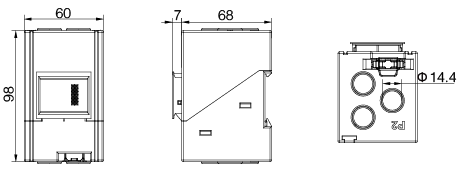

  ◆ 主體模塊

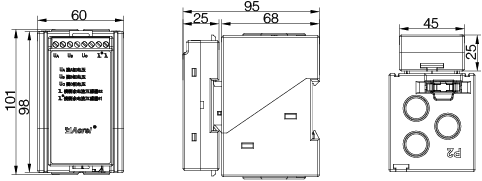

  ◆ 測量模塊

  電流測量模塊



  電流+電壓測量模塊



  ◆ 溫度、模擬量、開關量模塊

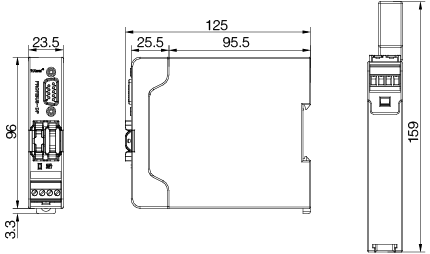

  ◆ 通訊模塊

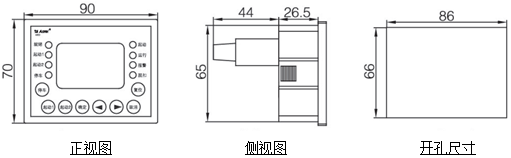

  ◆ 顯示模塊

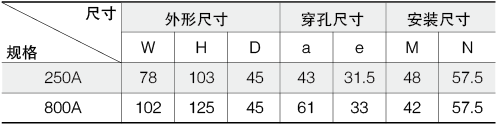

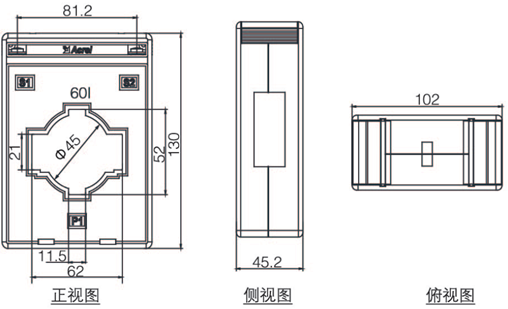

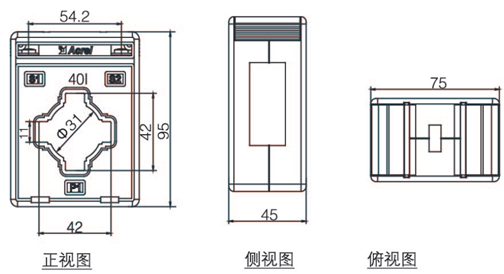

  ◆ 外置電流互感器





  ◆ 漏電流互感器

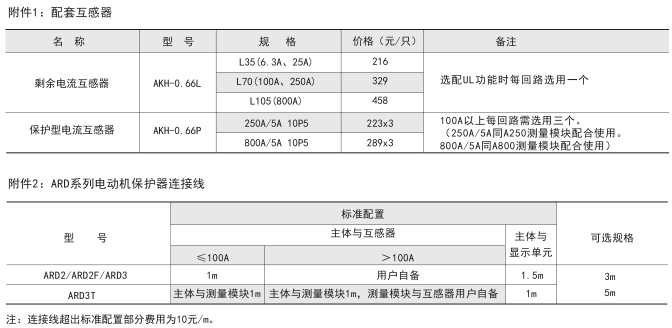

• 產品報價

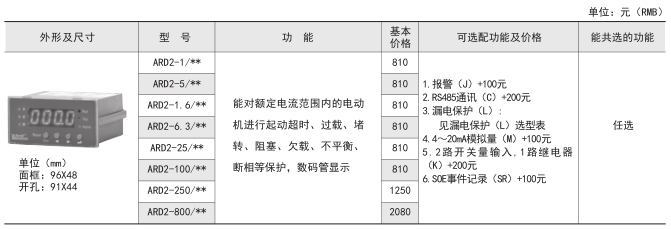

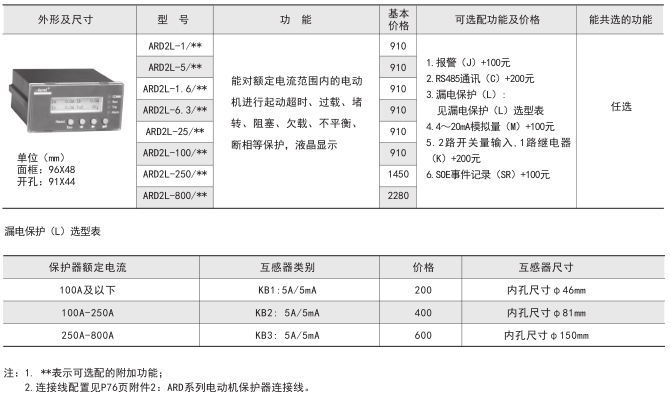

  ●ARD系列智能電動機保護器

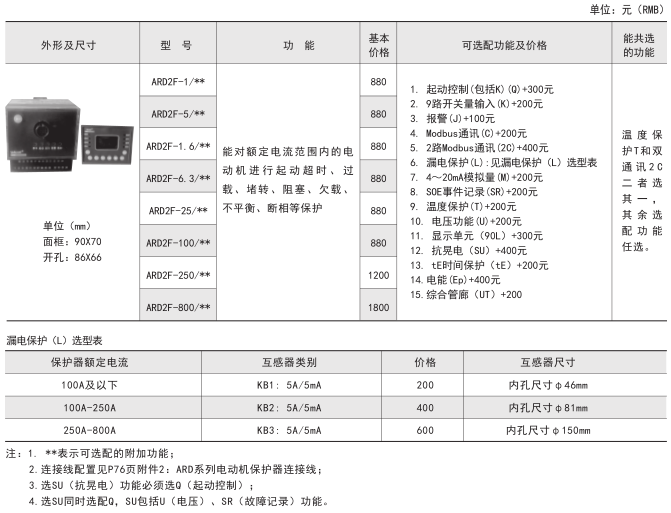

  ●ARD2F系列智能電動機保護器

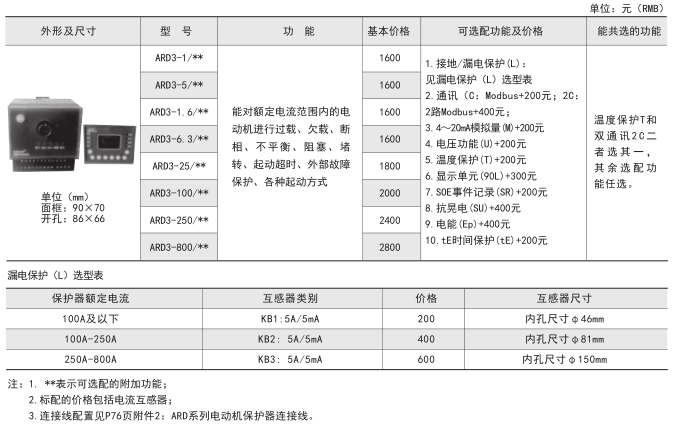

  ●ARD3系列智能電動機保護器

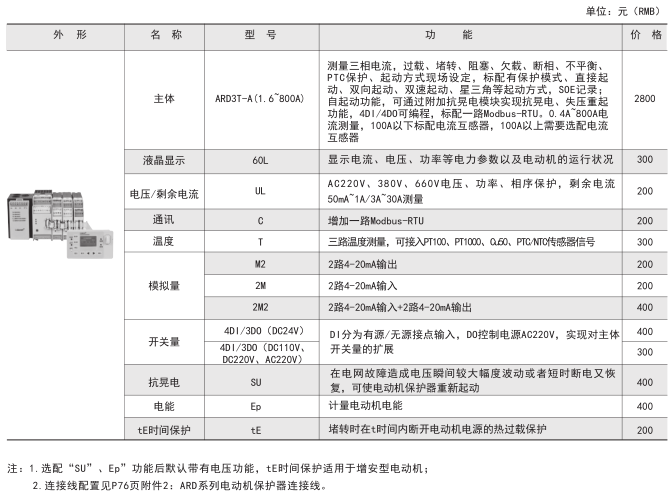

  ●ARD3T系列智能電動機保護器
