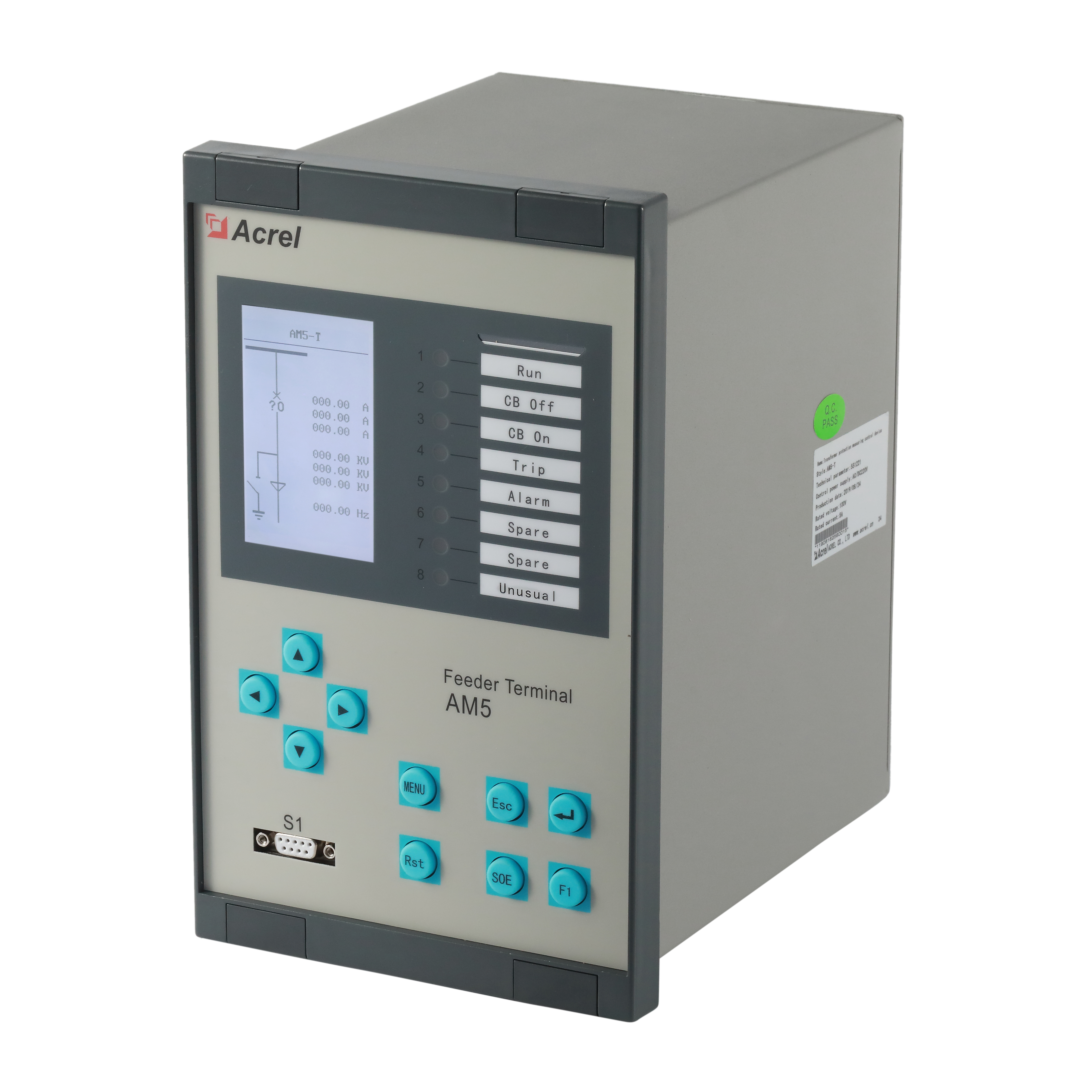

AM系列微機保護測控裝置

•
•
•

• 產品簡介

  功能：

  AM系列微機保護測控裝置集保護、測量、控制于一體，適用于35kV及以下電壓等級的用戶終端變電站（所），可實現用戶變電站的保護和測控。



  應用范圍：

  應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。



  訂貨范例：

  具體型號：AM5-T 512112

  技術要求：10kv變壓器保護；電流輸入5A；零序電流輸入1A；操作電源DC220V；帶防跳盒；不帶GPS對時功能。

  通訊協議：RS485接口 Modbus/RTU協議或103規約可設置

  輔助電源：DC 220V




• 技術參數

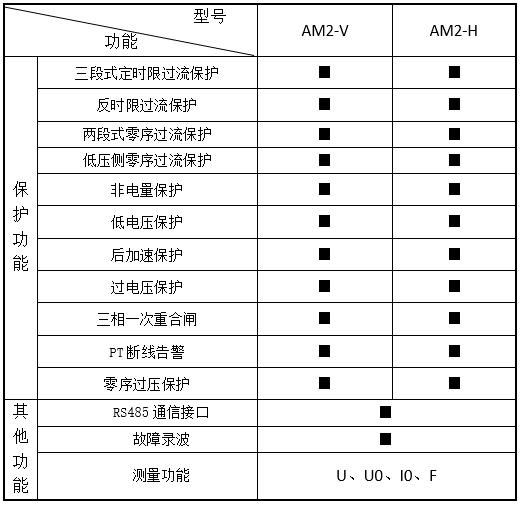

  AM2功能配置

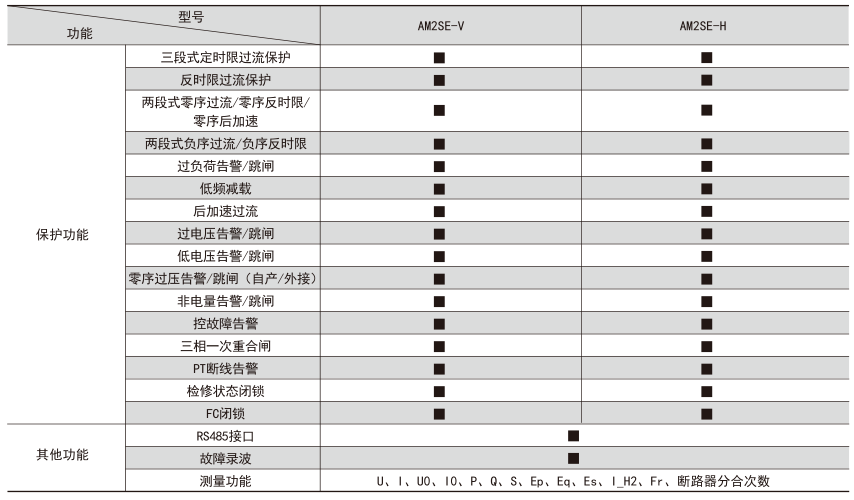

  AM2SE功能配置

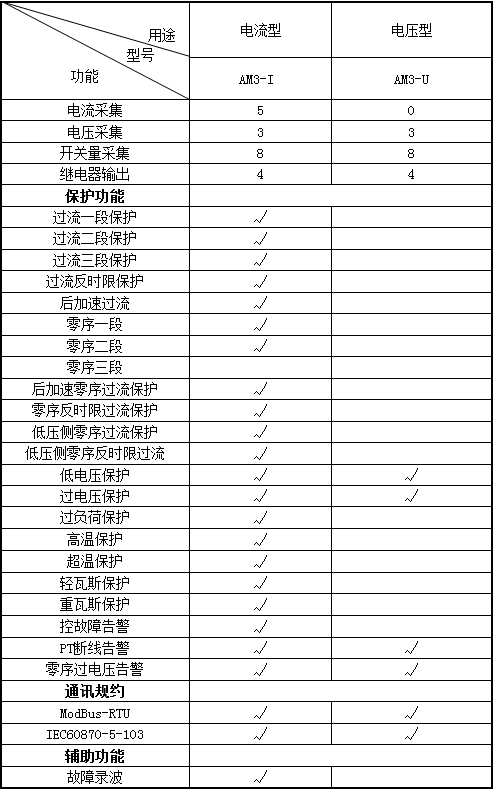

  AM3功能配置

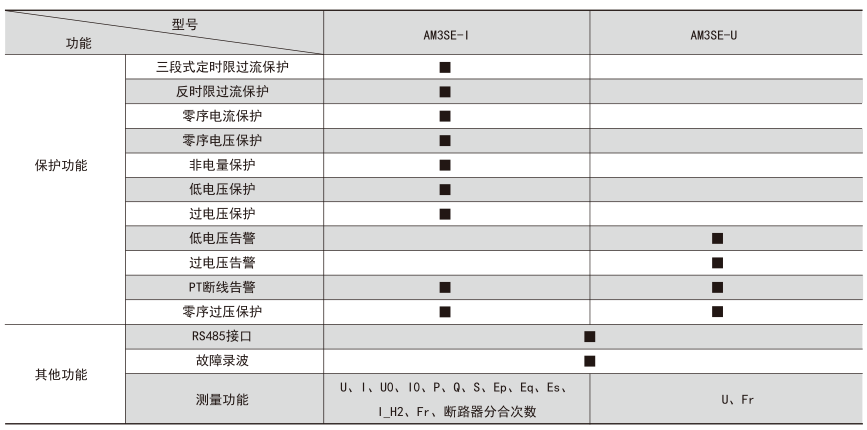

  AM3SE功能配置

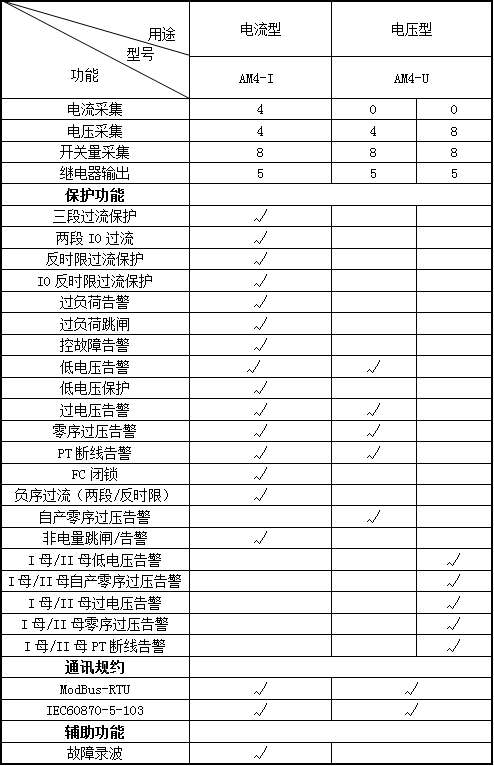

  AM4功能配置

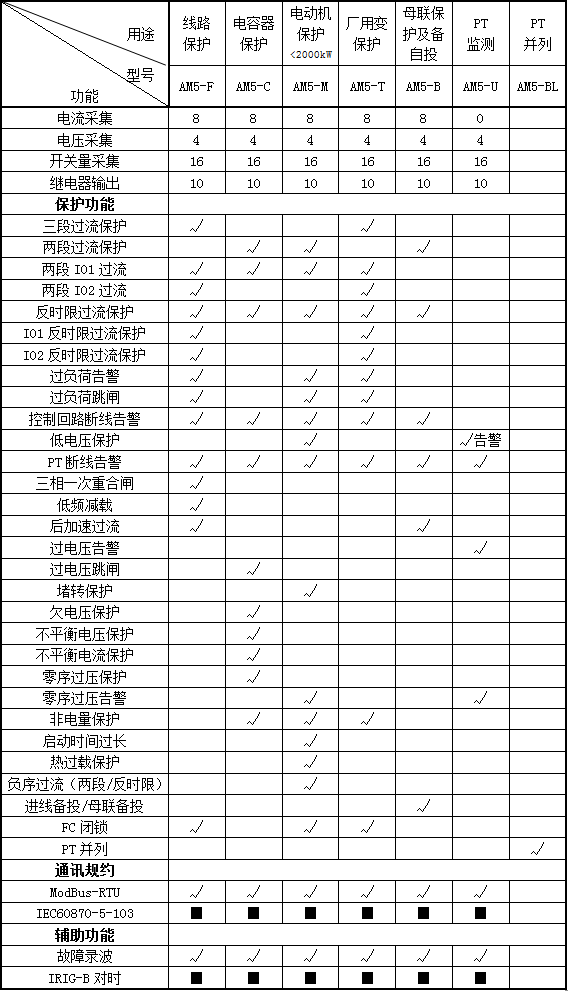

  AM5功能配置

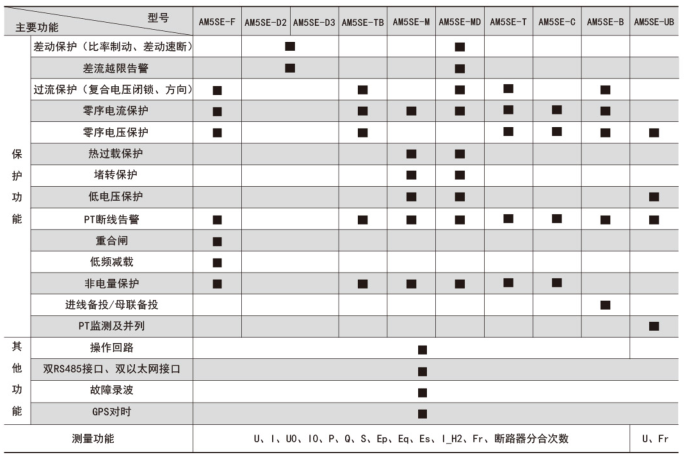

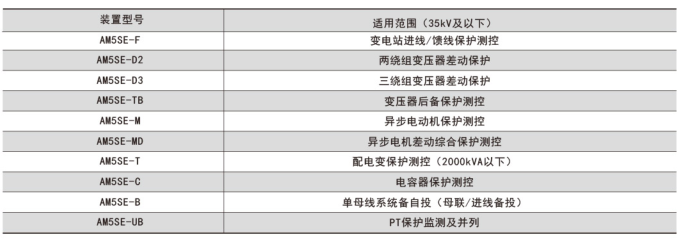

  AM5SE功能配置

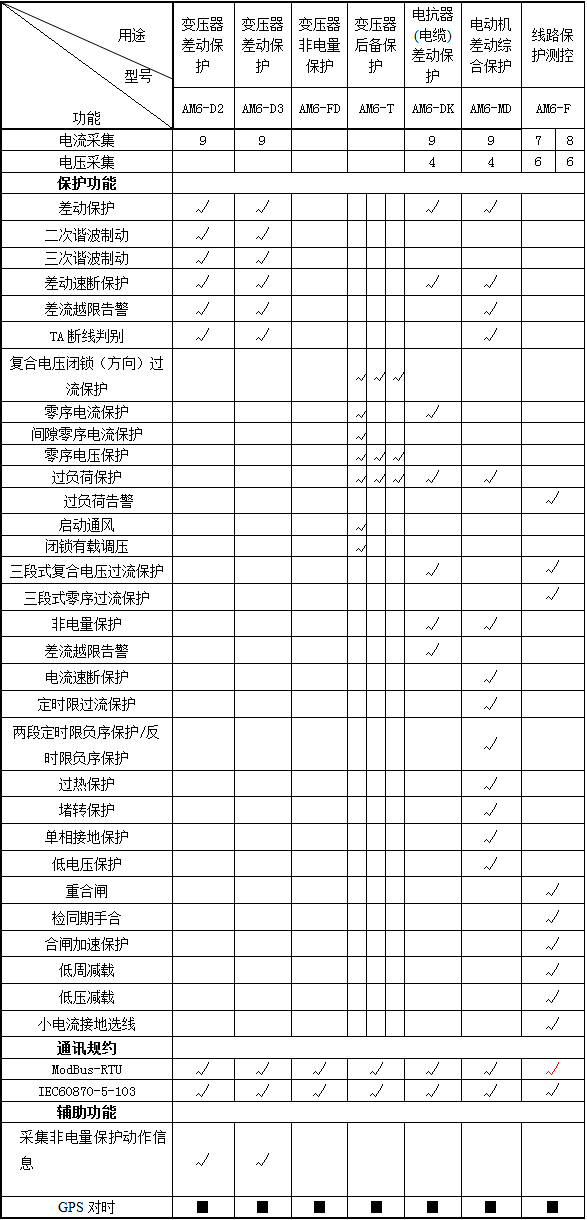

  AM6功能配置

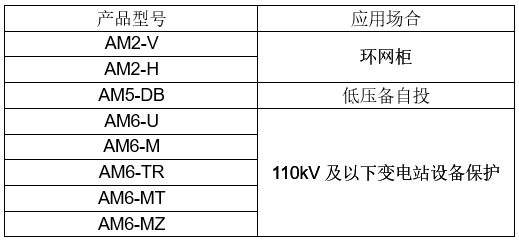

  產品型號	應用場合
  AM3-U 電壓型微機保護裝置	PT監測
  AM3-I 電流型微機保護裝置	進/饋線、廠用變、電動機等
  AM4-U 電壓型微機保護裝置	PT監測
  AM4-I 電流型微機保護裝置	進/饋線、廠用變、電動機等
  AM5-F 線路保護測控裝置	進/饋線
  AM5-T 廠用變保護裝置	廠用變壓器
  AM5-U PT監測裝置	PT監測
  AM5-B 母線保護及備自投裝置	母聯保護及備自投
  AM5-M 電動機保護測控裝置	電動機<2000kW
  AM5-C 電容器保護測控裝置	電容器
  AM5-BL PT并列裝置	PT并列
  AM6-D2 變壓器差動保護裝置（二繞組）	110kV及以下電壓等級容量為6300kVA及以上的變壓器
  AM6-D3 變壓器差動保護裝置（三繞組）
  AM6-FD 變壓器非電量保護裝置
  AM6-T 變壓器后備保護測控裝置
  AM6-MD 電動機差動綜合保護裝置	2000kW及以上異步電動機
  AM6-DK電抗器(電纜)差動保護	串聯電抗器，電纜線路
  AM6-F線路保護測控	35kV進線柜/饋線柜







  注：√表示具備此功能，■表示可選功能， 空白表示無此功能。




• 外形尺寸

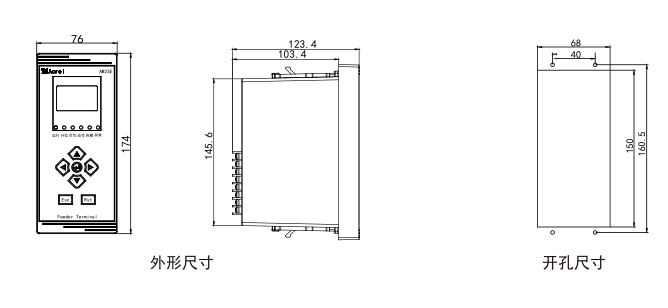

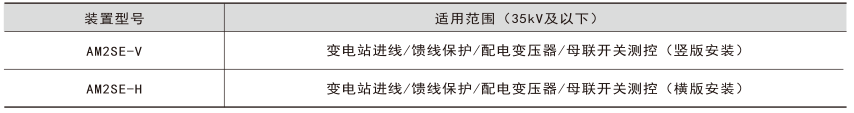

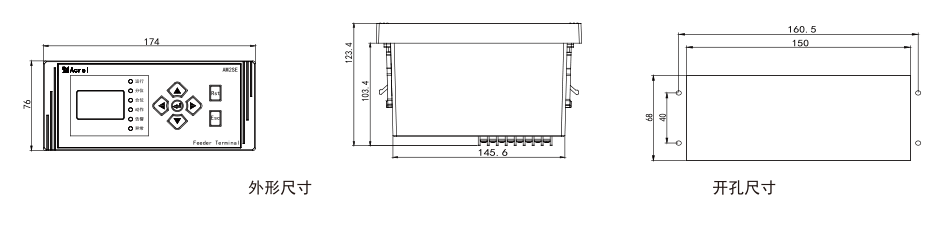

  AM2SE-V



  AM2SE-H

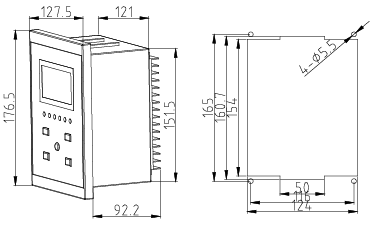

  AM3

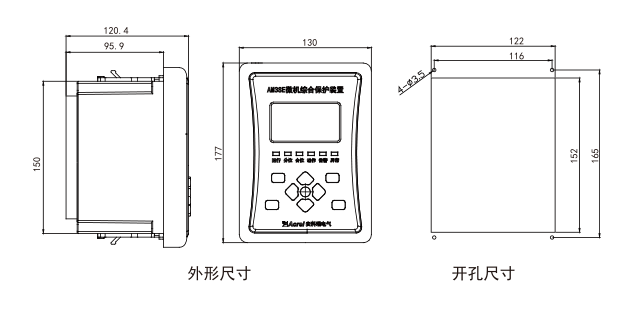

  AM3SE

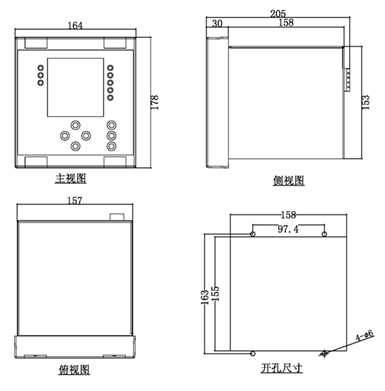

  AM4

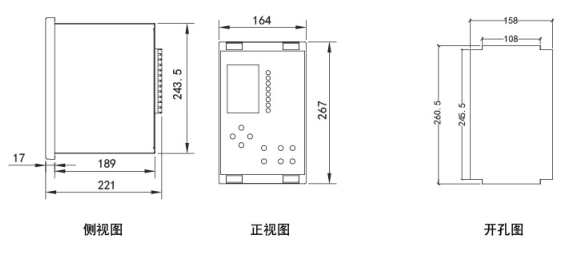

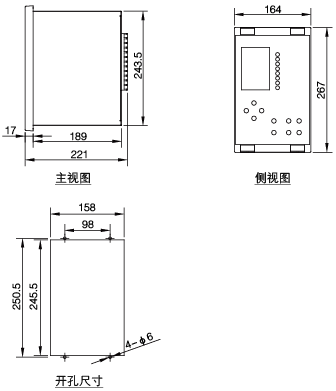

  AM5



  AM5SE

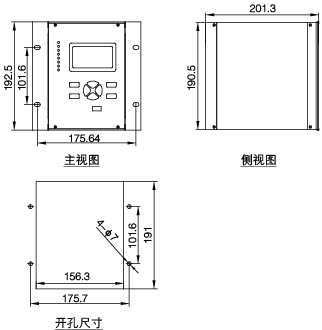

  AM6






• 產品報價

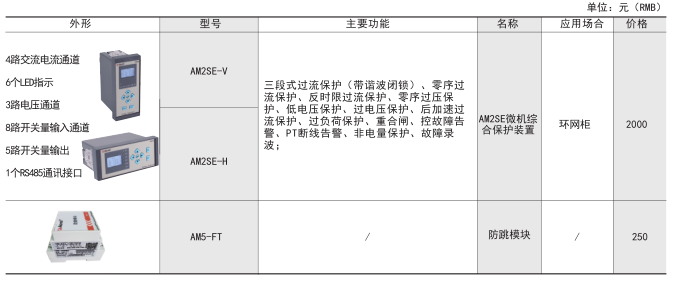

  AM2SE系列微機保護裝置

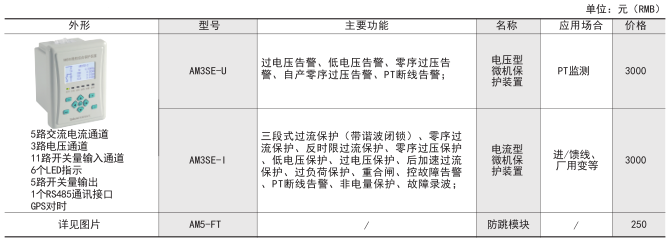

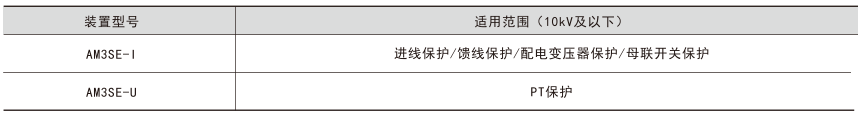

  AM3SE系列微機保護裝置

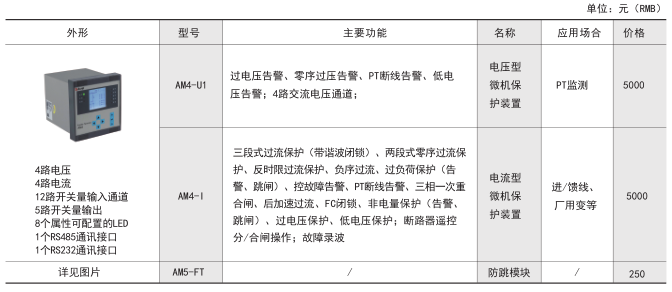

  AM4系列微機保護裝置

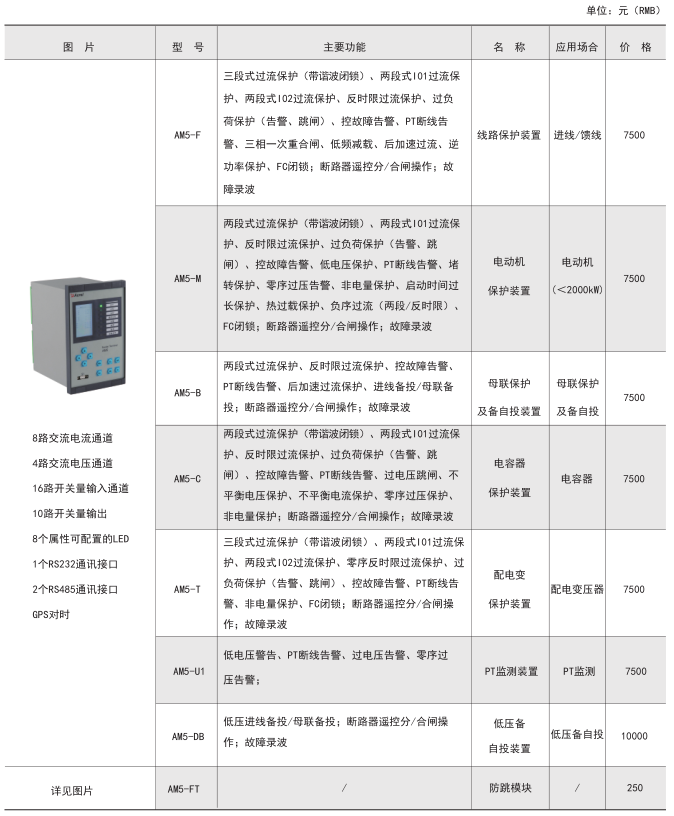

  AM5系列微機保護裝置

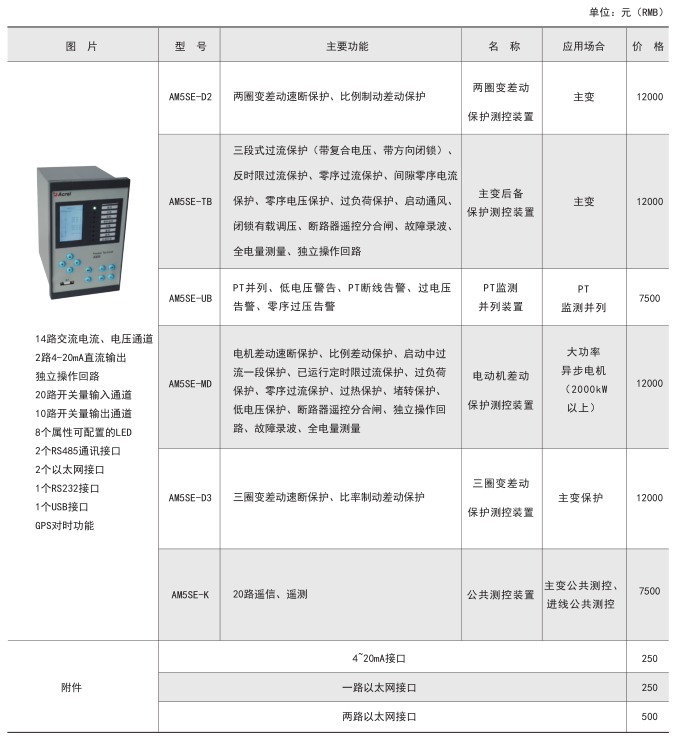

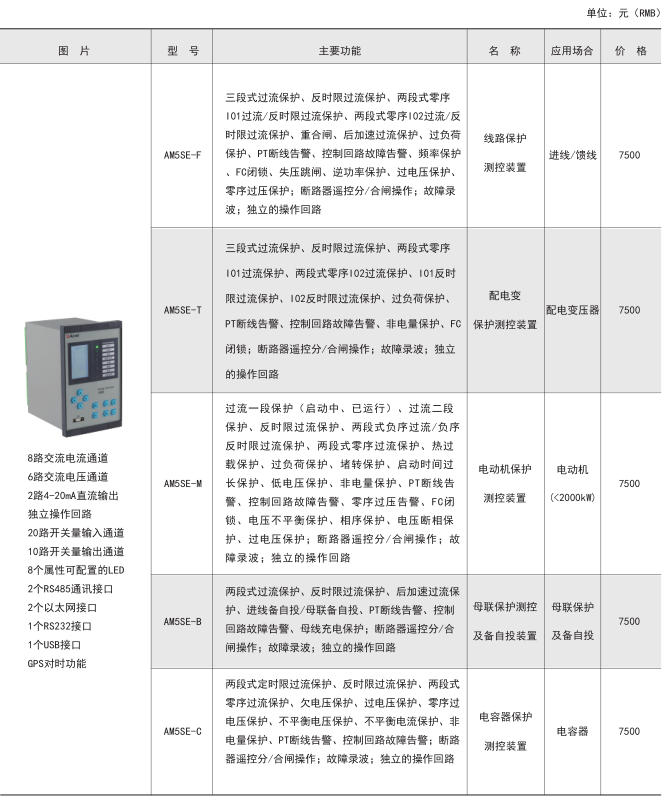

  AM5SE系列微機保護裝置
