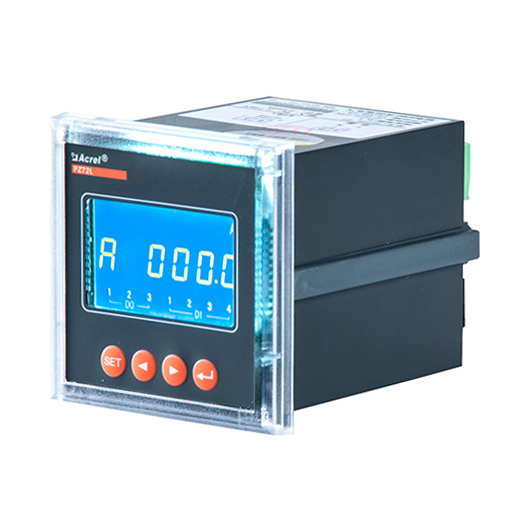

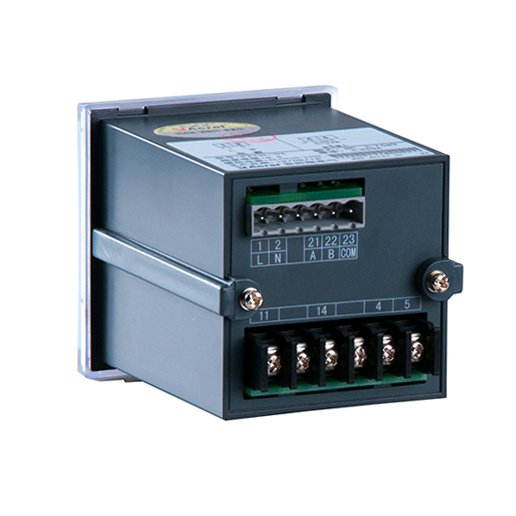

PZ系列交流檢測儀表

•
•
•

• 產品簡介

  功能：

  該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數。可帶RS485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能，實現電力參數、電氣元件工作狀態的遠程傳輸，便于后臺監控系統集中檢測。



  應用范圍：

  適用于高、低壓電力系統中需要檢測電力參數的場合。



  訂貨范例：

  具體型號：PZ72-E4/C

  技術要求：輸入相電壓220V；電流變比400A/5A；接線方式三相四線；準確級0.5級。

  通訊協議：RS485接口 Modbus/RTU協議

  輔助電源：AC/DC220V




• 技術參數

  技術參數		指     標
  輸入	標稱值	電壓：100V、220V、380V；電流：1A、5A
  	過  載	電流：持續1.2倍，瞬時10倍/秒；電壓：持續1.2倍，瞬時2倍/秒
  	頻  率	45Hz～65Hz
  	功  耗	＜0.5VA
  精度等級		電流、電壓：0.5級              頻率：0.05Hz 有功功率、有功電能：0.5級      無功功率、無功電能：1.0級
  輸出	模擬量	4-20mA、0-20mA、0-5V等
  	通  訊	RS485  Modbus-RTU協議/Profibus-DP協議，1位起始位、8位數據位、1位停止位，1200/2400/4800/9600/19200bps
  	電  能	2路集電極開路的光耦脈沖
  	報  警	1路無源常開觸點：1A/30VDC、2A/250VAC，高、低、不平衡報警均可設置
  	開關量輸入	無源接點輸入方式：內置電源，光耦隔離
  	開關量輸出	繼電器常開觸點輸出：1A/30VDC、2A/250VAC
  	顯  示	LED、LCD顯示，范圍-9999~9999，倍率任意設置
  電源	電壓范圍	AC80-270V或DC100-350V
  	功  耗	＜4VA
  絕緣電阻		≥100MΩ
  工頻耐壓		電源/輸入/輸出之間2kV/1min
  平均無故障工作時間		≥50000h
  環境	溫  度	工作溫度：LCD顯示：-10℃~+45℃；LED顯示：-10℃~+55℃ 儲存溫度：-20℃~+70℃
  	濕  度	≤93%RH，不結露，無腐蝕性氣體場所
  	海  拔	≤2500m













  48型產品規格

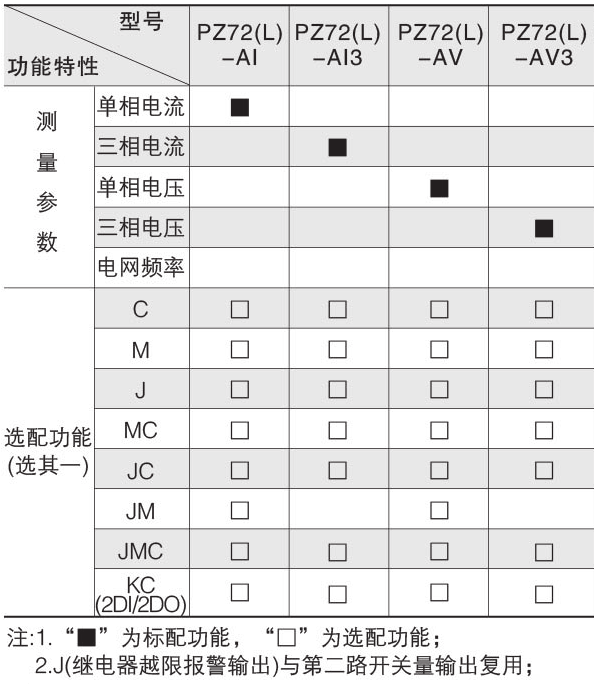

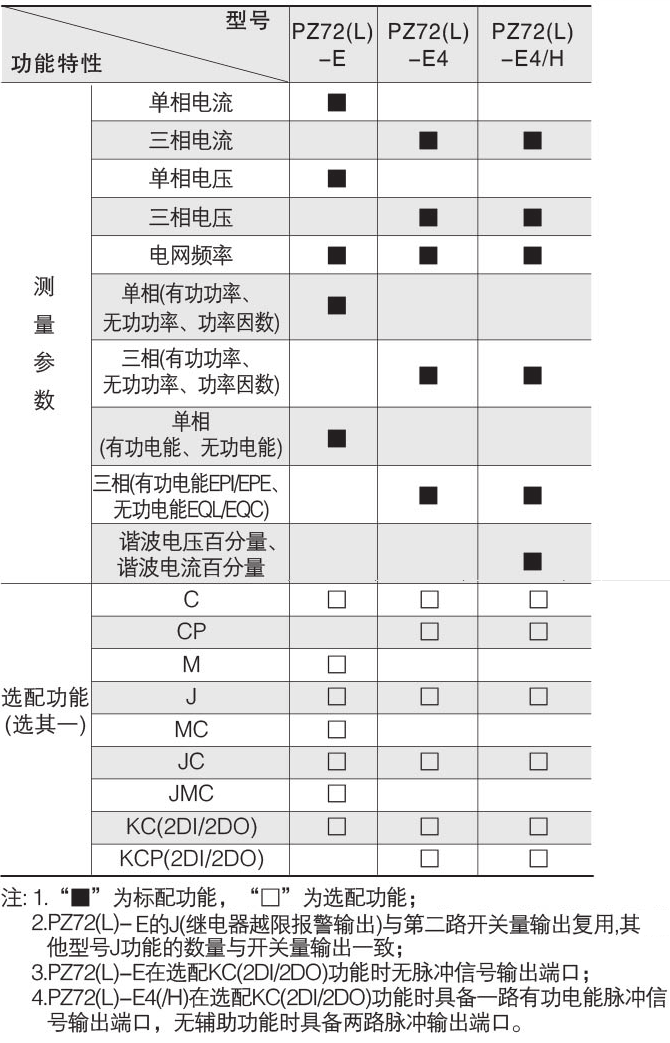

  72型產品規格（一）



  72型產品規格（二）

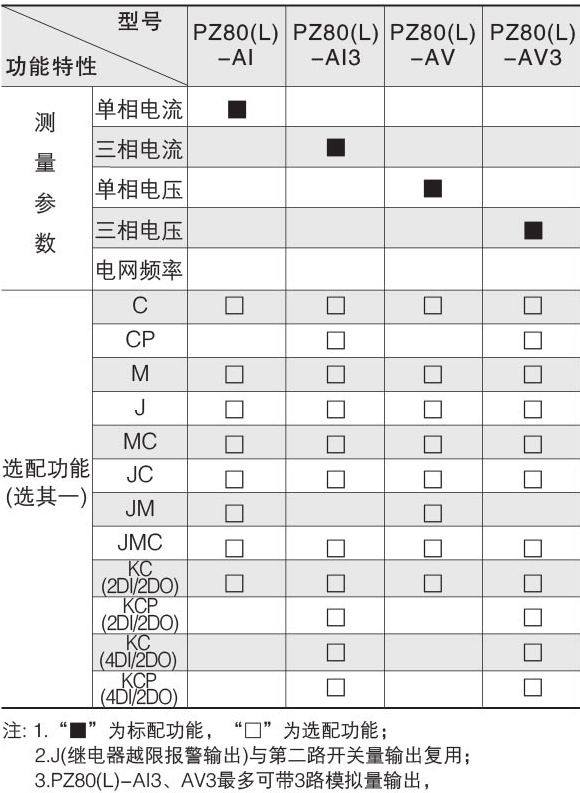

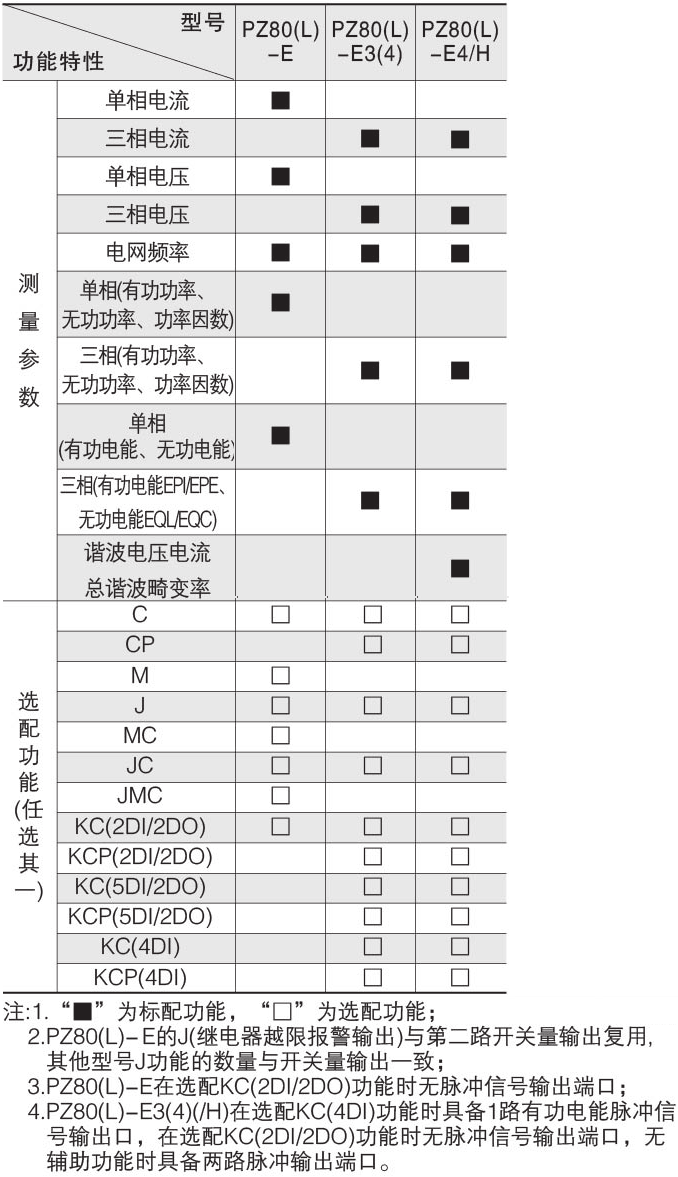

  80型產品規格（一）



  80型產品規格（二）

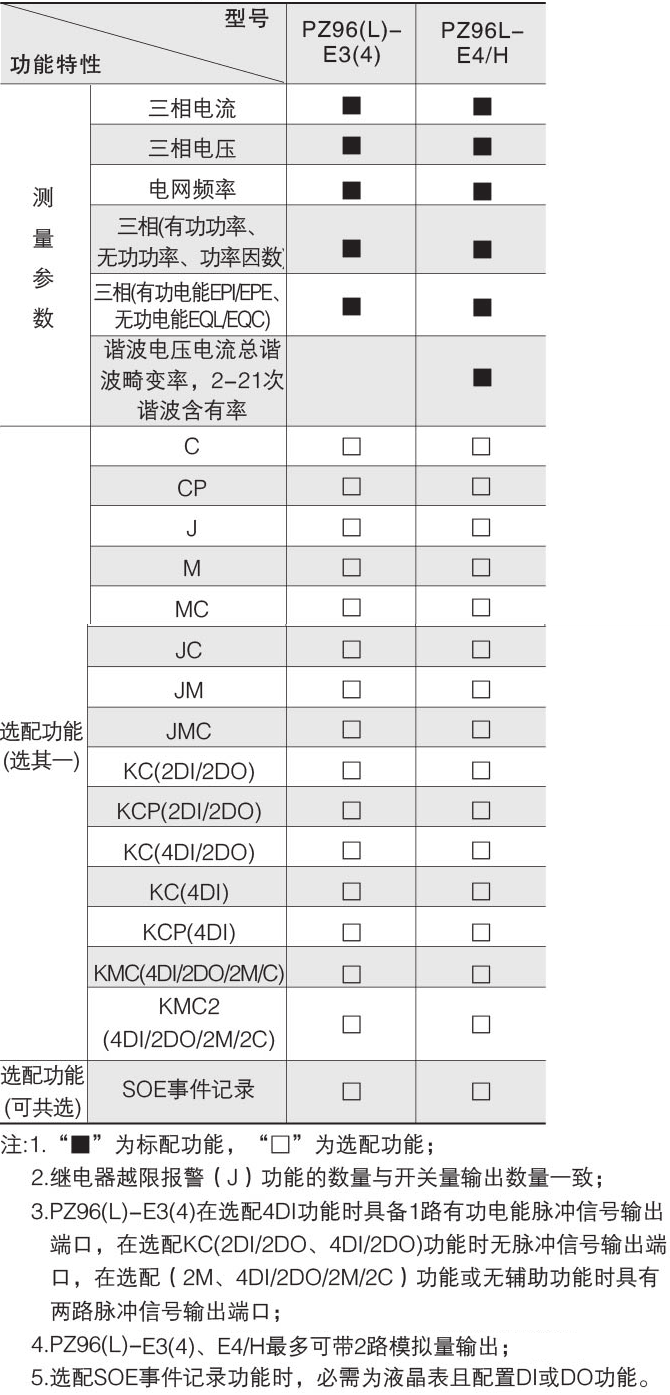

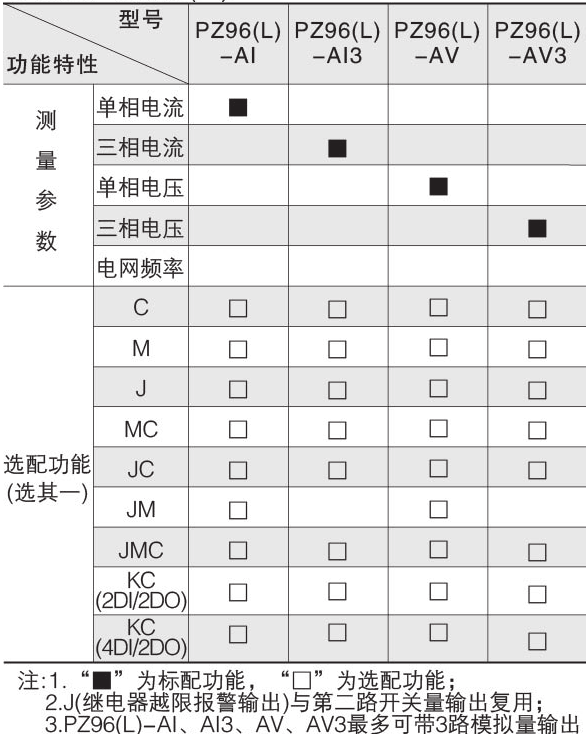

  96型產品規格（一）



  96型產品規格（二）

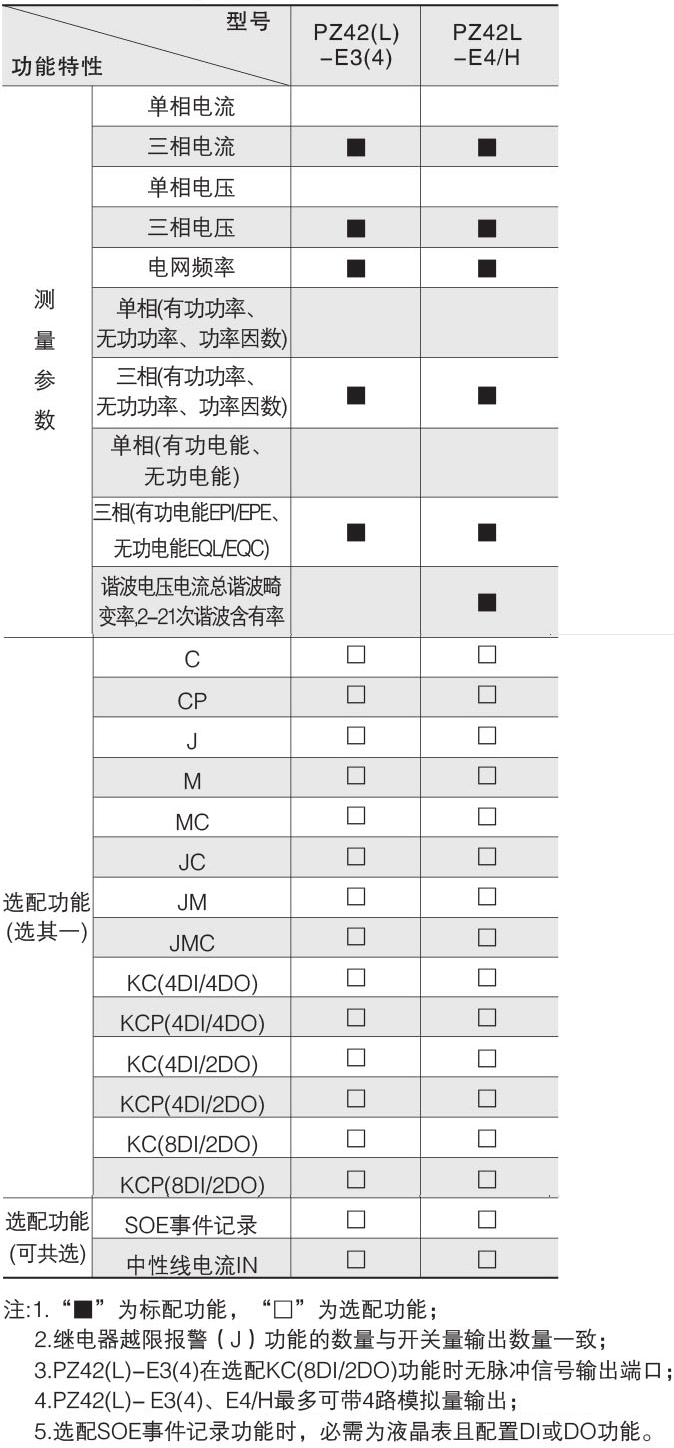

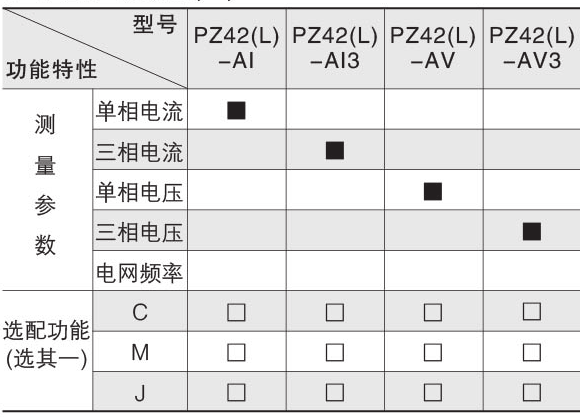

  42型產品規格（一）

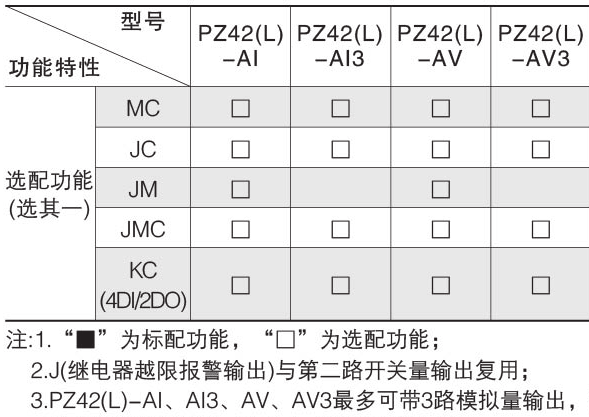

  42型產品規格（二）

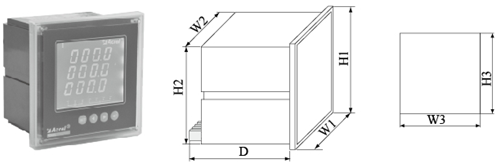

• 外形尺寸



  型號	面框尺寸（mm）		殼體尺寸（mm）			開孔尺寸（mm）
  	W1	H1	W2	H2	D	W3	H3
  PZ48(L)	48	48	44	44	100	45	45
  PZ72(L)	75	75	66	66	98	67	67
  PZ80(L)	84	84	75	75	98	76	76
  PZ96(L)	96	96	86	86	92	88	88
  PZ42(L)	120	120	106	106	92	108	108

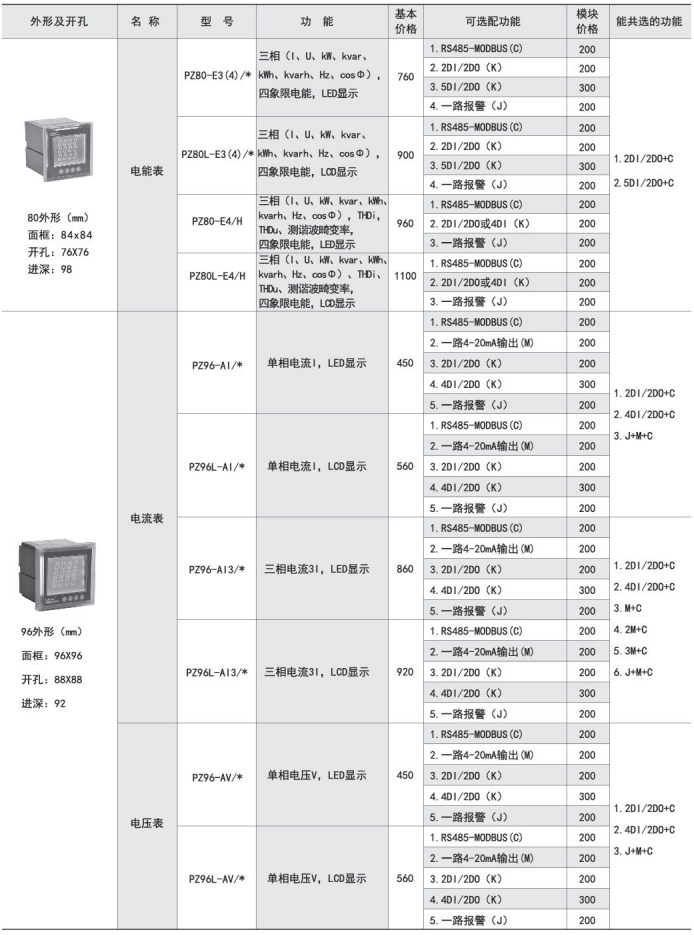

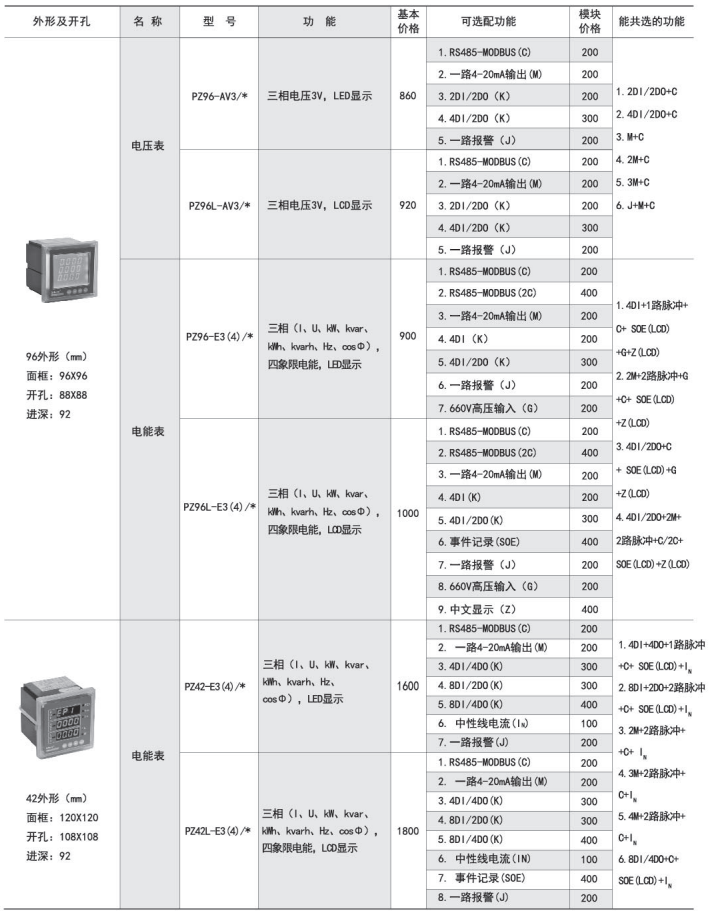

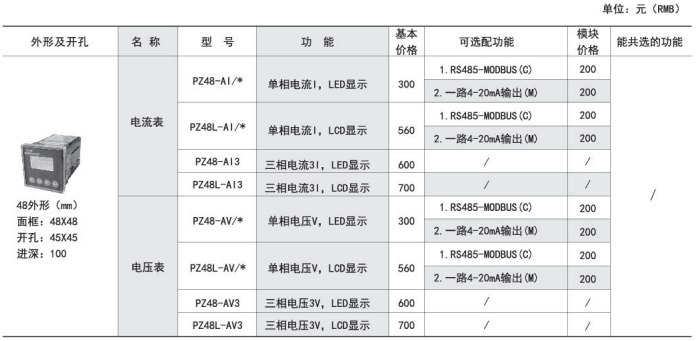

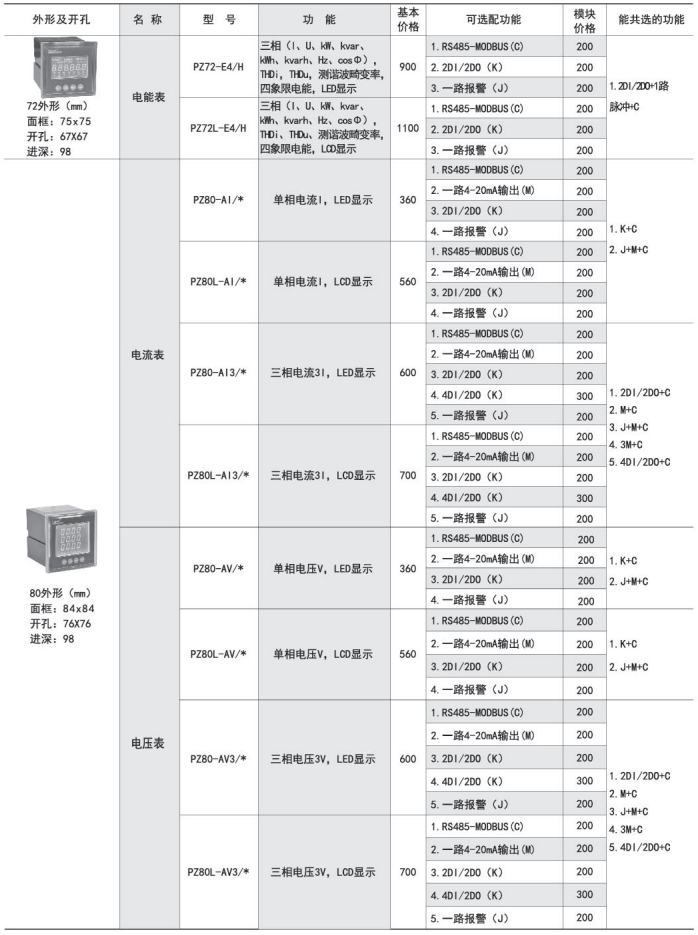

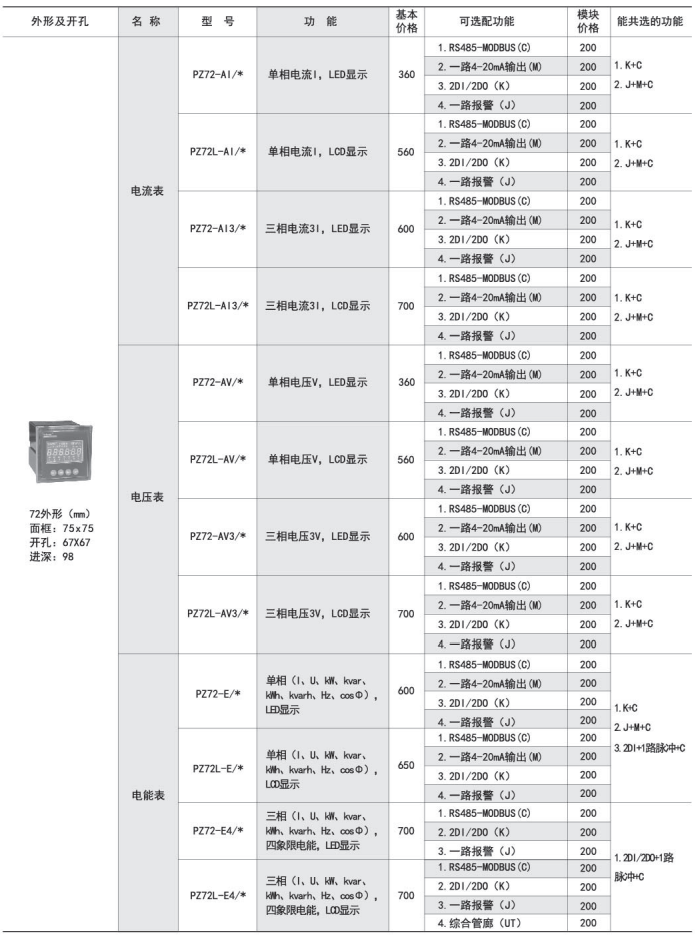

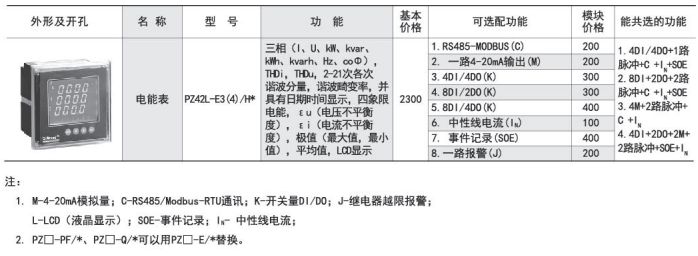

• 產品報價
